LED发光二极管的识别与检测

时间:2022-05-30 点击:2927次

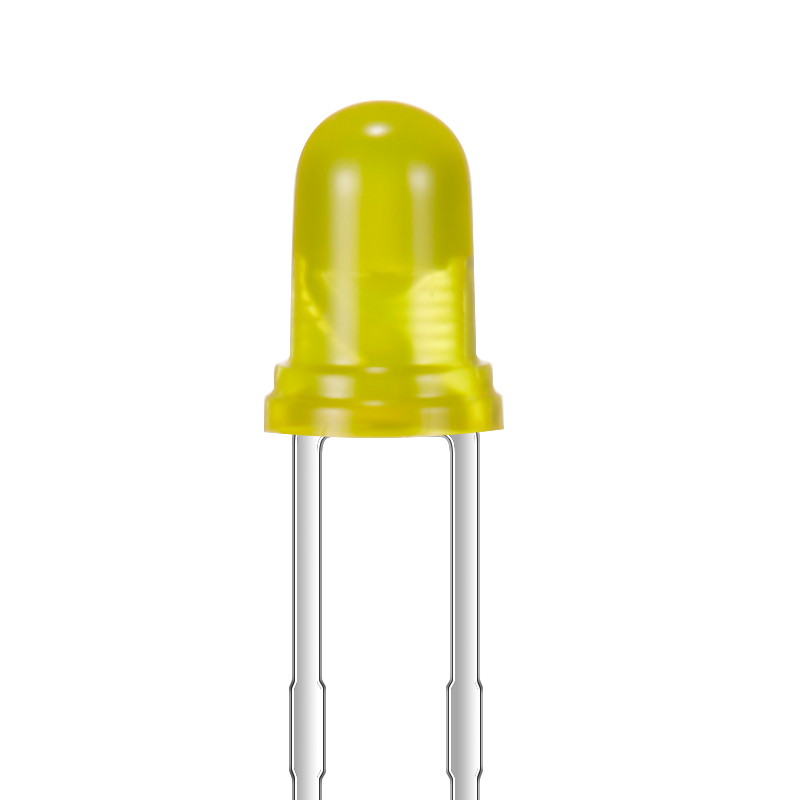

LED发光二极管

1、普通LED发光二极管的识别

LED发光二极管简称发光管,它主要应用在电子产品中,用来作电源或工作状态的指示灯。按发光颜色的不同,发光二极管一般分发红光、绿光、黄光等几种。按引脚数目的不同,发光二极管有二脚型和三脚型两种,二脚型发光二极管仅有一个发光二极管,三脚型发光二极管内有两个发光颜色不同的发光二极管。


发光二极管的工作电流一般为几毫安至几十毫安,发光二极管的发光强度基本上与发光二极管的正向电流成线性关系。发光二极管只工作在正向偏置状态。正常情况下,发光二极管的正向导通电压多为1.5~3V,常见的发光二极管导通电压多为1.8V左右。


提示:若流过发光二极管的导通电流太大,就有可能造成发光二极管过电流损坏。在实际应用中,一般在发光二极管供电回路中串接一只限流电阻,以防止它过电流损坏。


2、普通LED发光二极管的检测

极性的判别:引脚(电极)可通过查看管帽内的晶片体积来确认,体积大的晶片所接的引脚是负极,体积小的晶片所接的引脚是正极。


好坏的检测:将数字万用表置于“二极管”检测挡。


先将两个表笔接发光二极管两个电极,若测得的导通压降值为1.766V,并且发光二极管能发出较弱的光,说明它是好的,并且红表笔接的是正极,黑表笔接的是负极;若调换表笔后发光二极管仍不能发光,并且显示的溢出值“1”或过小(如为“0”),则说明它已损坏。


3、红外LED发光二极管的识别

红外发光二极管是一种把电能信号直接转换为红外光信号的发光二极管,虽然它采用砷化镓(GaAs)材料制成,但也具有半导体的PN结。红外发光二极管主要应用在彩电、VCD、空调器等设备的红外遥控器内。常见的红外发光二极管的实物外形如下图所示,它的电路符号和发光二极管相同。


4、红外LED发光二极管的检测

将数字万用表置于“二极管”挡,用红表笔接红外发光二极管的正极、黑表笔接它的负极,所测得的正向导通压降值为1.019左右,调换表笔测量它的反向导通压降值应为无穷大。若正向导通压降值或正向导通阻值过大,说明被测管性能差或开路;若反向导通压降值或阻值过小,说明它漏电或击穿。


提示:部分红外发光二极管的引脚的极性可以通过塑料壳内的金属片大小来区分,较小较窄金属片所接的引脚是正极,而较宽较大金属片所接的引脚是负极。


目前,新型的MF47万用表具有红外发光二极管检测功能,将该表置于红外发光二极管检测挡位上,再将红外发光二极管对准表头上的红外检测管,然后把另一块MF47型万用表置于“R×1k”挡,用黑表笔接红外发光二极管的正极,用红表笔接它的负极,正常时表头上的红外检测管会闪烁发光。
