TI

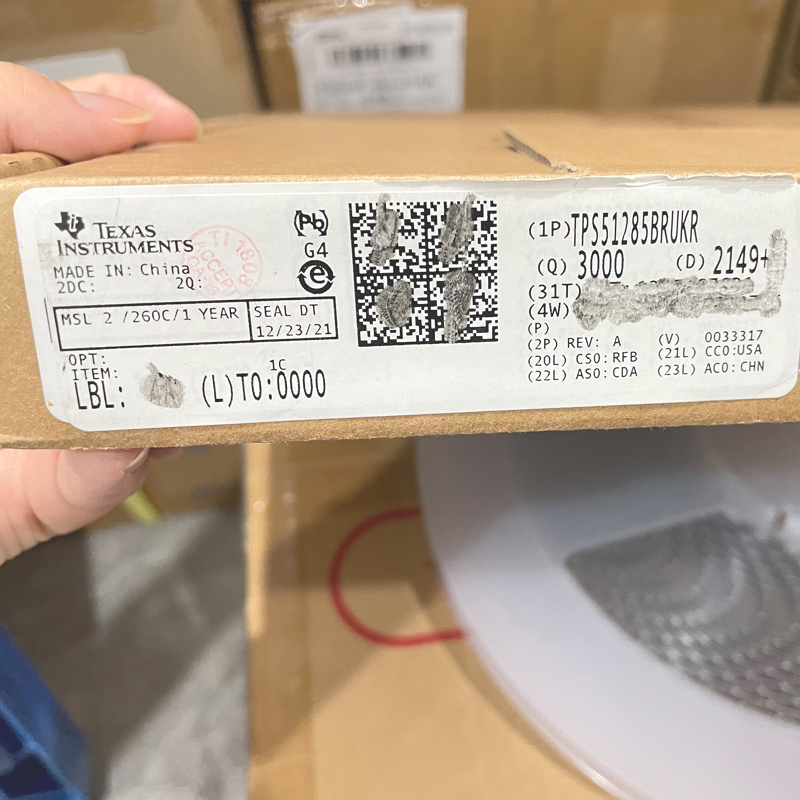

TPS51285BRUKR 德州仪器 TI 集成电路

具有超低静态电流的 5V 至 24V 双路同步降压控制器

封装 | 引脚WQFN (RUK) | 20

工作温度范围 (°C)-40 to 85

包装数量 | 包装

3,000 | LARGE T&R

引脚镀层/焊球材料NIPDAU

MSL 等级/回流焊峰值温度

Level-2-260C-1 YEAR



TPS51285B 的特性

  • 输入电压范围:5V 至 24V

  • 输出电压:5V 和 3.3V(可调范围 ±10%)

  • 内置,100mA,5V 和 3.3V LDO

  • 用于电荷泵的时钟输出

  • ±1% 基准精度

  • 自适应接通时间 D-CAP 模式控制架构,此架构的频率为 400kHz(通道 1)和 475kHz(通道 2)

  • 自动跳跃和 ULQ 模式,这些模式用于在系统待机模式中实现较长的电池使用寿命

  • 内部 0.8ms 电压伺服器软启动

  • 低侧 RDS(导通)电流感应机制

  • 内置输出放电功能

  • 用于开关的独立使能输入

  • 专用 OC 设置端子

  • 电源正常指示器

  • 过压 (OVP),欠压 (UVP) 和过流 (OCP) 保护

  • 非锁存欠压闭锁 (UVLO) 和过热 (OTP) 保护

  • 20 引脚,3mm x 3mm,四方扁平无引线 (QFN)(RUK) 封装

TPS51285B 的说明

TPS51285A 和 TPS51285B 是具有 5V 和 3.3V LDO 的成本有效双通道同步降压控制器,此控制器针对笔记本电脑系统电源解决方案。 此器件通过使用自动跳跃和 ULQ™ 模式来实现低功耗,这有利于延长系统待机模式下的电池使用寿命。 提供了 256kHz VCLK 输出以驱动一个外部电荷泵,从而在主转换器中以更低功耗为负载开关生成栅极驱动电压。 此器件采用自适应接通时间 D-CAP™ 模式控制,从而在无需外部补偿网络的情况下实现快速负载瞬态响应。 TPS51285A/B 运行电源输入电压范围介于 5V 至 24V 之间并且支持 5V 和 3.3V 的输出电压。TPS51285A 和 TPS51285B 采用 20 引脚,3mm x 3mm,QFN 封装,额定运行温度 -40°C 至 85°C。
